Elektroplan selbst zeichnen: Schritt für Schritt vom Grundriss zum Installationsplan

Die Elektroinstallation ist das Gewerk, das nach dem Einzug am häufigsten bereut wird – nicht, weil etwas falsch gemacht wurde, sondern weil niemand vorher gefragt hat, wo der Fernseher steht, wo das Bett hinkommt und ob der Schalter auf der Klinkenseite sitzt. Ein selbst gezeichneter Elektroplan beantwortet diese Fragen, bevor die erste Leitung liegt. Dieser Beitrag zeigt, wie er entsteht: Schritt für Schritt vom Grundriss zum fertigen Installationsplan, mit Checkliste je Raum und den Fehlern, die sich in fast jedem ersten Entwurf finden. Die Bedeutung der einzelnen Zeichen steht im Beitrag Elektro-Symbole im Installationsplan.

1 · Warum ein eigener Plan

Der erste Termin mit dem Elektrobetrieb beginnt mit derselben Frage: „Wo soll alles hin?“ Wer darauf mit einem Plan antwortet, statt mit dem Elektriker durch den Rohbau zu gehen und Kreuze an die Wand zu malen, hat drei Vorteile. Das Angebot wird genauer, weil Stückzahlen und Leitungswege feststehen; die Ausführung wird ruhiger, weil der Monteur nicht raten muss; und Änderungen werden billiger, weil sie auf dem Papier passieren. Eine Steckdose im Rohbau kostet mit Leitung und Anschluss ein paar Dutzend Euro; dieselbe Steckdose nach dem Verputzen kostet ein Vielfaches, weil Schlitz, Putz und Malerarbeit dazukommen – und nach dem Tapezieren wird sie oft gar nicht mehr gesetzt.

Ein eigener Plan ersetzt nicht die Fachplanung, er macht sie besser: Die Elektrofachkraft bekommt die Nutzung des Hauses erklärt, ohne sie erfragen zu müssen, und kann ihre Zeit auf das verwenden, was nur sie kann – Stromkreise, Schutzmaßnahmen, Querschnitte, Verteileraufbau. Das gilt für den Neubau ebenso wie für die Sanierung einer Wohnung, bei der neben dem Neuen auch der Bestand aufgenommen werden muss.

2 · Was der Plan leisten muss – und was nicht

Die Elektroplanung hat zwei Stufen. Die Vorplanung beschreibt, was wohin soll; die Ausführungsplanung beschreibt, wie es dazu verdrahtet wird. Der selbst gezeichnete Plan ist eine Vorplanung, und er ist gut, wenn er die folgenden Dinge enthält und die anderen bewusst offen lässt:

Wer die rechte Spalte selbst füllen will, macht sich Arbeit, die der Fachbetrieb ohnehin neu machen muss. Wer die linke Spalte nicht füllt, bekommt ein Angebot nach Ausstattungsstufe – funktioniert, passt aber selten zum eigenen Leben.

3 · In zehn Schritten zum Installationsplan

Die Reihenfolge ist nicht beliebig: Licht und Schalter vor den Steckdosen, weil sie an Türen und Decken gebunden sind; Steckdosen nach den Möbeln, weil sie sonst hinter dem Schrank landen. Für ein Einfamilienhaus mit zwei Etagen sind zwei bis drei Abende realistisch.

1. Grundriss beschaffen. Je Etage ein Grundriss im Maßstab 1:50, in dem Türanschläge, Fenster und Wandstärken erkennbar sind. Der Architekt liefert ihn als PDF; aus den Bauunterlagen lässt er sich kopieren; für Bestandswohnungen reicht ein gerade fotografiertes Blatt mit einer bekannten Bemaßung, aus der sich der Maßstab ableiten lässt. Genehmigungspläne in 1:100 werden auf 200 % vergrößert. Je Etage ein Blatt, Keller und Dachgeschoss nicht vergessen – dort sitzen Technik und Verteiler.
2. Möblierung einzeichnen. Bett mit Nachttischen, Sofa und Sessel, TV-Wand, Schreibtisch, Esstisch, Küchenzeile mit Geräten, Kleiderschrank, Waschmaschine. Maßstäblich, nicht als Skizze: Ein 1,80 m breites Bett ist bei 1:50 dreieinhalb Zentimeter. Ohne Möbel werden Steckdosen gleichmäßig an leeren Wänden verteilt, und genau das führt zu Mehrfachsteckern hinter dem Sofa.
3. Beleuchtung planen. Zuerst das Grundlicht: ein Deckenauslass in der Raummitte oder – bei abgehängter Decke – eine Spotreihe. Dann die Zonen: Arbeitslicht über Arbeitsplatte und Schreibtisch, Licht über dem Esstisch, Spiegelleuchte im Bad, Wandauslässe im Flur und am Bett, Leseleuchte am Sofa als schaltbare Steckdose. Jede Zone wird später eine eigene Schaltung; wer dimmen will, vermerkt das jetzt, weil es Dimmer und Leuchtmittel bestimmt.
4. Schalter an die Türen. Der Schalter sitzt innen neben der Tür auf der Klinkenseite – dort, wo die Hand beim Öffnen ist – in 105 cm Höhe, etwa 15 cm neben der Zarge. Räume mit zwei Zugängen bekommen eine Wechselschaltung, das Schlafzimmer eine zwischen Tür und Bett, der Flur bei drei Bedienstellen eine Kreuzschaltung oder Taster mit Stromstoßrelais. Mehrere Schalter an einer Stelle werden zur Kombination; die Rollladenbedienung kommt neben das Fenster oder in dieselbe Kombination.
5. Steckdosen je Raum. Anzahl nach Ausstattungsstufe festlegen – die Richtwerte stehen im Beitrag Wie viele Steckdosen pro Raum? – und an den Möbeln verteilen: je Nachttisch eine Doppeldose, an der TV-Wand eine Dreifachdose mit Antennen- und Netzwerkdose, am Schreibtisch vier Steckplätze plus LAN, in der Küche je laufendem Meter Arbeitsplatte eine Doppeldose. Höhen nach dem Beitrag Steckdosenhöhe: 30 cm Standard, 115 cm über Arbeitsplatten, abweichende Höhen an TV-Wand (hinter dem Gerät) und Schreibtisch als Zahl ans Symbol.
6. Kommunikation und Smart-Home-Vorbereitung. Netzwerkdosen überall, wo ein Gerät fest steht: TV, Arbeitsplatz, Konsole, Drucker, Wärmepumpe und Wechselrichter, dazu Access-Point-Positionen an der Decke je Etage. Der Router braucht Steckdose, Glasfaser- oder DSL-Anschluss und Platz für einen kleinen Netzwerkverteiler – im Technikraum oder Flurschrank, nicht im Wohnzimmer. Leerrohre M25 zu jeder Stelle, an der später etwas nachgezogen werden könnte: TV-Wand, Rollläden, Garten, PV-Dach. Wer Smart Home will, entscheidet spätestens jetzt mit dem Fachbetrieb zwischen konventioneller Installation, Bus (KNX) und Funk; ein Bus braucht eigene Leitungen zu jedem Taster.
7. Festanschlüsse und Großgeräte. Herd und Kochfeld (Drehstrom), Backofen, Spülmaschine, Dunstabzug, Kühlschrank, Waschmaschine, Trockner, Durchlauferhitzer, Wärmepumpe mit Außeneinheit, Wallbox, Sauna, Heizungsumwälzpumpe, Lüftungsanlage. Jedes Gerät als eigenes Symbol mit Leistung aus dem Datenblatt; jedes wird ein eigener Stromkreis. Wallbox und Wärmepumpe sind ab 4,2 kW steuerbare Verbrauchseinrichtungen nach § 14a EnWG – im Plan vermerken, der Fachbetrieb übernimmt die Anmeldung.
8. Außenbereich. Außensteckdosen mit Klappdeckel (IP44) an Terrasse, Hauseingang und Garage, abschaltbar von innen; Außenleuchten mit Bewegungsmelder an Eingang und Garage; Klingeltaster und Türsprechstelle; Leerrohr in den Garten für Teich, Bewässerung oder Gartenhaus, Leerrohr zum Carport für eine spätere Wallbox. Erdkabel und Leerrohre müssen liegen, bevor der Garten angelegt wird.
9. Stromkreise grob zuordnen. Nicht die Absicherung, nur die Gruppierung: Licht je Etage ein Kreis, Steckdosen je Raum oder Raumgruppe, Küche mit mindestens zwei Steckdosenkreisen, Bad eigener Kreis, jedes Großgerät einzeln, Außen eigener Kreis. Im Steckdosenplaner bekommt jeder Kreis eine Farbe, auf Papier eine Nummer am Symbol. Die endgültige Aufteilung, Schutzeinrichtungen und Querschnitte legt die Elektrofachkraft fest.
10. Legende, Stückliste und offene Fragen. Jedes verwendete Zeichen in einer Legende ausschreiben – Symbol, Bezeichnung, Kürzel, Höhe, Anzahl – und die Stückzahlen je Raum und Etage zusammenrechnen: So viele Steckdosen, so viele Schalter, so viele Auslässe. Dazu die Liste der offenen Punkte: „Reicht der Hausanschluss für Wärmepumpe und Wallbox?“, „Brauchen wir eine Unterverteilung im Obergeschoss?“, „Welche Rollladensteuerung?“ Mit Plan, Legende, Stückliste und Fragenliste ist der Termin vorbereitet.

4 · Checkliste je Raum

Die Steckdosenzahlen sind Orientierungswerte für Räume bis 20 m², angelehnt an die Ausstattungsstufen 1 / 2 / 3 für Wohngebäude nach DIN 18015-2 und RAL-RG 678 – dieselben Werte, mit denen der Steckdosenplaner den Ausstattungsabgleich rechnet. Größere Räume bekommen mehr; die Einzelheiten stehen im Beitrag Wie viele Steckdosen pro Raum?.

5 · Mit Papier oder im Steckdosenplaner

Auf Papier braucht es den Grundriss in 1:50, einen weichen Bleistift, ein Lineal und ein zweites Blatt für die Legende. Die Symbole werden mit den gebräuchlichen Schaltzeichen gezeichnet – Halbkreis, Kreis mit Strich, Kreuz, Bügel – und Schalter und Leuchten mit denselben Schaltmarken a, b, c beschriftet. Höhen, die abweichen, stehen als Zahl am Symbol. Am Ende werden die Symbole je Raum gezählt und in die Stückliste übertragen. Das funktioniert seit Jahrzehnten und wird von jedem Elektrobetrieb verstanden; der Nachteil ist die Änderung: Wandert das Sofa, wandern drei Steckdosen, und der Radiergummi arbeitet.

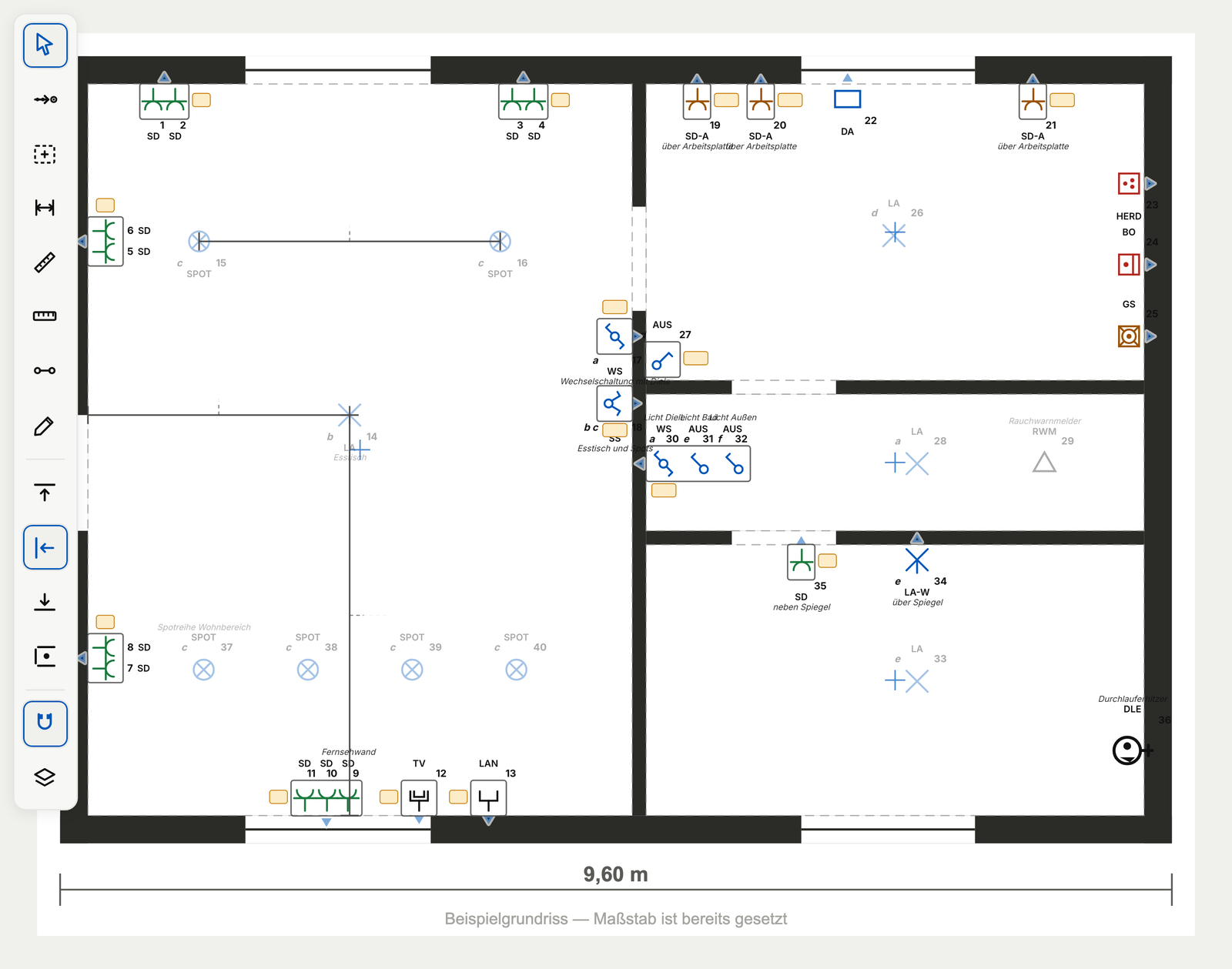

Im Steckdosenplaner läuft derselbe Ablauf im Browser, ohne Anmeldung, und der Grundriss bleibt auf dem eigenen Gerät:

1. Grundriss laden – ein Foto oder ein Bildausschnitt der Architektenzeichnung, am besten mit einer Bemaßung im Bild. Je Etage ein eigener Grundriss.
2. Maßstab festlegen an einer bekannten Strecke: zwei Punkte anklicken, Maß eintragen. Ab dann sind Abstände, Raumflächen und Bemaßungen echt.
3. Räume aufziehen – ein Rechteck grob über jeden Raum. Symbole legen sich danach von selbst an die Wand, Räume bekommen Name und Fläche.
4. Symbole setzen aus der Palette; zu jedem lassen sich Raum, Höhe, Wandabstand, Stromkreis und Bemerkung hinterlegen. Doppeldosen und Schalterkombinationen entstehen durch Ineinanderziehen, Spotreihen mit dem Häkchen „Als Reihe“.
5. Verknüpfen – erst den Schalter anklicken, dann die Leuchte oder die schaltbare Steckdose. Die Schaltmarke wird vergeben, die Schaltung erscheint in der Übersicht.
6. Ausstattung prüfen – die gesetzten Symbole je Raum gegen die Richtwerte der Ausstattungsstufen halten; fehlende Steckdosen fallen sofort auf.
7. Drucken – Plan auf A4 quer mit Übersicht, dahinter Legende, Schaltungen und Stückliste für das ganze Projekt. Als PDF gespeichert ist das die Anfrage an den Fachbetrieb.

Beide Wege liefern dasselbe Dokument: einen Installationsplan als Vorplanung. Der Fachbetrieb überträgt ihn in seine Software, ergänzt Stromkreise, Schutzeinrichtungen und Querschnitte und macht daraus die Ausführungsplanung. Wer den Plan als PDF schickt, bekommt in der Regel ein Angebot mit Stückzahlen zurück, das sich Position für Position mit der eigenen Stückliste vergleichen lässt.

6 · Typische Fehler und wie man sie vermeidet

7 · Häufige Fragen
